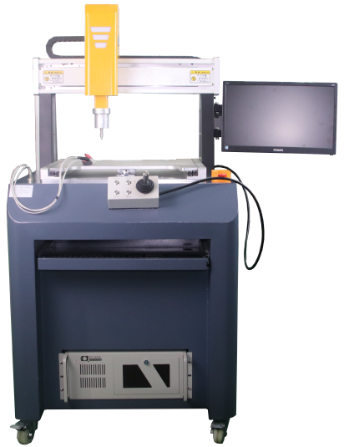

三轴荷重位移曲线机

产品型号:JY-1206B

产品应用

该设备适用于笔记本整版按键、手机、笔记本、开关、弹片、硅胶键盘薄膜开关、触摸屏等测试,通过坐标及各点测试仙姑设定,定位准确,重复性好,避免人员疲劳造成对位不准确而影响测试结果。可以存储多个产品型号,方便多型号测试。有NG提醒功能,标记NG产品位置。可选购条码导入功能,支持MES数据上传导出。

设备功能

  • 压断裂测试。
  • 拉断裂测试。
  • 弹簧拉压试验。
  • 连接器插拔寿命试验。
  • 推力与塑胶保持力试验。
  • 耐荷重试验。
  • 连接器NORMAL FORCE测试。
  • 压缩,拉伸破坏试验(恒定时间)。
  • 阶梯加载力试验。
  • 可同时与接触阻抗机连线(选购)。
  • 退PIN测试。
  • 弹片双向推拉试验。
  • 剥离力测试。
  • LOGO推力测试。
  • 阶梯力分段加载。

产品特点

  • Peak Force、ReturnForce、Distance及Click率、弹力、手感、最大行程等皆可直接在图上显示数值,不须人工计算。
  • 量测曲线图由电脑记忆,可随时放大、缩小,一张A4纸可任意指定放置N个曲线图。
  • 测定项目可输入上、下限规格值,测定结果可自动判定OK或NO。
  • 可输入最大测定行程及荷重,电脑自动控制。
  • 荷重单位显示N、Ib、gf、kgf可自由切换。
  • 电脑直接列印及储存荷重-行程曲线图、检查报表。(不需要方格纸,一般A4纸即可)
  • 测试资料储存于硬碟(每一笔资料皆可储存,不限次数)。
  • 测试条件皆由电脑画面设定(含测试行程、速度、次数、空压、暂停时间等等)
  • 检验报表抬头内容可随时修改(中英文皆可)
  • 检验报表可自动产生,不须再作输入。
  • 检验报表可转换为Excel等文书报表格式。
  • 接触阻抗测试、导通短开测试等。(选购配件)
  • 可任意输入X、Y轴坐标,机器自动移动位置测试。
  • 可输入最大测试行程及荷重,电脑自动控制及测试。
  • 可设定荷重、当荷重值到达时,机器可作暂停或回转。
  • 可设定行程、当行程值到达时,机器可作暂停或回转。
  • 可直接测试并复制每个行程点(0.001mm)与荷重之图形。
  • 每一量测图形皆可由十字游标追踪轨迹,判读对应之荷重及行程值最小解析0.001mm。
  • 软件支持力速率压缩(N/s速度进行压力测试)

产品参数

荷重元2kg、50kg
传感器精度0.2%
最小分辨率0.01
最大移动高度300mm
最大测试空间500mm
最小微调距离0.01mm
测定速度范围0-600mm/min
传动机构滚动螺杆(三轴)
马达伺服马达(三轴)
测试平台尺寸600*400mm
X轴移动行程550mm 精度±0.01
Y轴移动行程400mm精度±0.01
MES数据上传包含
设备外观尺寸800*650*1700mm
电源AC220V/50Hz

工作环境和存储环境

工作温度和湿度

存储温度和湿度
温度18℃~30℃,湿度40%~60% (非冷凝)

温度-10℃~60℃,湿度40%~60% (非冷凝)
