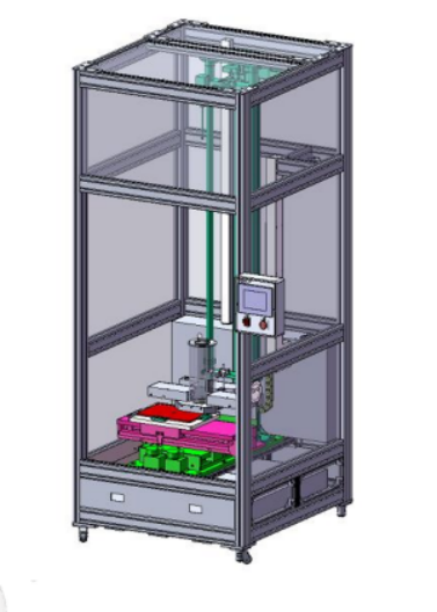

钢球/笔冲击试验机

产品型号:JY-2104-P

产品应用

该设备用于测试产品屏幕在收到重物冲击后的损坏情况,适用于手机、PAD、电子书、电子辞典等小型电子产品的LCD抗冲击测试。

设备功能

  • 自动和手动功能
  • 球径差异自动补偿功能
  • 测试样品厚度补偿功能
  • 升降速度可设定

产品特点

  • 伺服电机+滚珠丝杠驱动高度升降,精确控制落球/笔高度。
  • 吸盘吸放钢球/笔,吸盘带有一定锥度,可以自动定心,确保落球点准确。
  • 激光灯十字光标对准测试中心,方便准确。
  • 气动夹板装置阻挡钢球/笔二次冲击测试表面。
  • XY滑台自由移动,可以一次装夹测试样品,完成所有冲击点的测试。
  •  夹具平台为刚性平面,对冲击反弹振动影响小。

产品参数

工位数量1工位
测试高度30-1000mm可设定
高度精度±1mm
落球定位精度±1mm
钢球规格32g、65g、130g
笔规格普通签字笔
测试样品最大规格10寸PAD或单体屏幕材料
升降方式电机驱动升降
高度定位伺服电机编码器记录位移量
测试点定位激光灯十字光标
接球方式气动夹板
控制方式触摸屏+PLC
气源要求不低于0.6MPa洁净的压缩空气
电源要求AC220V±10%   50Hz
设备功率300W
外形尺寸980*680*1600mm
设备重量100Kg

工作环境和存储环境

工作温度和湿度

存储温度和湿度
温度18℃~30℃,湿度40%~60% (非冷凝)

温度-10℃~60℃,湿度40%~60% (非冷凝)
