产品信息

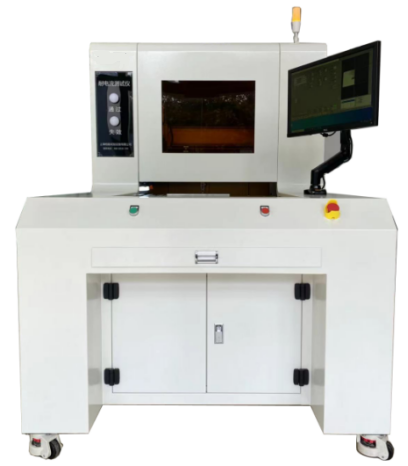

全自动HCT耐电流测试仪
产品型号：JY-CHCT-6010A
产品应用
耐电流测试是测试PCB产品的孔互联可靠性的一种测试方法。用于自动寻找PCB孔链导通可靠性测试样品的耐电流测试合适的电流参数。
设备功能
- 可以根据电流变化和电阻变化判断失效。
- 可对所有PCB在制板100%全部检查。
- 非破坏性可靠性测试。
产品特点
- 仪器采用高精度，低噪音的电源，高精度测量仪器，保证测试结果的准确性。
- 超大测试平台，可适用于700mm的PCB板尺寸。
- 测试探头自动升降。测试完成后样品自动冷却（压缩空气）。
- CCD自动对位，最快约20Sec/样品（测试条件：测试时间10S，不冷却，电流判断失效）。
- 可以适应不同设计和类型的测试coupon。
- 仪器可以进行电阻校正，电流校正，系统自我检测。
- 可以升级配置机械手自动上下板。
- 测量coupon整体温度，避免只能测表面局部温度和局部孔失效而检测不到的漏检，接触传热慢，探头磨损等缺陷。
- 实时显示温度，电阻，电流曲线,高速实时采样测试，迅速及时捕捉到失效。
- 设置超温保护，防止样品烧毁，方便进行失效切片分析，从而找到失效的根本原因。
- 参数测试时一键全自动抓取电流参数，仪器可以自动对测试电流进行调节，系统内置测试电流调节算法，快速找到合适的电流参数。
- 可以设定多种不同的失效判断条件。
- 实时保存每个样品的测试数据，失效曲线自动保存。
- 测试数据统计分析：批内电阻控制曲线图，批间电阻控制曲线图，可提供UCL/LCL
- 一键输出excel测试报告
产品参数
| 输出电流 | 0-10A |
| 电流精度 | 0.05% + 5mA |
| 输出电压 | 0-60V |
| 电阻测量范围 | 0-20kΩ（4线电阻） |
| 电阻精度 | 0.05%Reading+0.01%FS |
| 测试时间 | 可以任意设置>10S的值 |
| 测试模式 | 恒流模式 |
| 测试探头 | 4线测试探头 |
| 测试探头高度调节 | Z轴马达自动调节 |
| 测试冷却方式 | 压缩空气强制冷却 |
| 对位 | 双CCD，（一个CCD用于对位，一个CCD用于观察）全自动CCD对位，全自动4轴（XYZR） |
| 测试程序 | 可编程测试点列表，可进行多点测试（MP模式），可进行循环测试（CL模式） |
| 可测试样品尺寸 | 不小于720mm |
| 测试显示 | 实时显示温度，电阻，电流曲线,统计显示 |
| 超温保护 | 设置超温保护，防止样品烧毁 |
| 数据保存 | 实时保存每个样品的测试数据，失效曲线自动保存，不丢失测试数据。 |
| 压缩空气 | 5-7kg/cm2,5L/min |
| 尺寸 | 约1905mm*1305mm*1700mm（不含三色灯），工作面高度900mm |
| 重量 | 约600Kg |
工作温度和湿度
| 温度 湿度： | 20～30℃ <65％ |
