产品信息

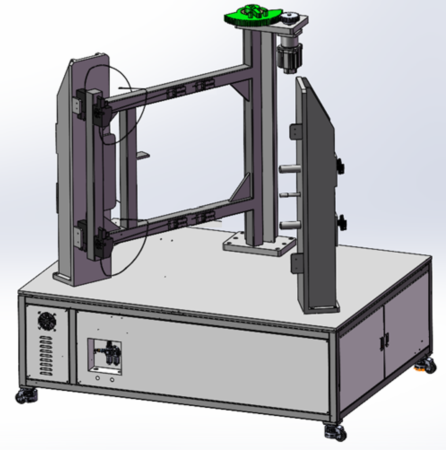

侧门锁模拟试验机
产品型号:JY-DL-4100
产品应用
该设备适用于汽车侧门锁开启与关闭模拟疲劳试验,同时可以进行四套门锁测试。设备通过气缸进行开启关闭,内解锁装置、外解锁装置进行寿命测试。通过加速度传感器对门锁进行冲击监控。
设备功能
- 全锁状态测试、半锁状态吸合测试、内解锁测试、外解锁测试、冲击门锁测试、门锁被压调节。
- 监控状态:半锁信号、全锁信号、解锁信号、冲击力值,信号未完成停机报警。
- 设备采用高强度钢结构焊接,运行平稳扎实可靠性强。表面具有防腐蚀处理。
产品特点
- 关门速度、测试次数可设定。
- 解锁方式可通过编程进行多配合循环。
- 机台采伺服马达驱动,行星减速机提供速度可按规定调节。
- 备压力可以通过弹簧进行调节,利用外部传感器进行调节检测。
- 每个动作都有信号输入检测,异常报警停机。
- 关门速度达到后释放靠惯性进行上锁。
产品参数
测试门锁数量 | 四个(两个同时工作) |
循环数 | 0-9999999 |
解锁方式 | 两种(内解锁、外解锁)气缸解锁 |
监控状态 | 全锁、半锁、保险、(冲击力-选购) |
背压力调节范围 | 100N-500N可调 |
测定速度范围 | 0-6m/s 精度:0.1m/s |
控制系统 | PLC+触摸屏(需冲击力配电脑程序运行) |
传动机构 | 行星减速机 |
驱动马达 | 伺服马达日本松下1套 |
外观尺寸 | 1000*1000*850mm(W*D*H) |
重量 | 150Kg(机台) |
电源 | AC220V |
直流电源 | 0-30V/10A 可调电源 |
工作环境和存储环境
工作温度和湿度 存储温度和湿度 | 温度18℃~30℃,湿度40%~60% (非冷凝) 温度-10℃~60℃,湿度40%~60% (非冷凝) |
